一、概述：
 1.1 用途：PJG53-   /10(6)Y 礦用隔爆兼本質安全型高壓真空配電裝置(以下簡稱裝置)適用于爆炸性危險氣體（甲烷混合物）的煤礦井下，對額定電壓10 (6) kV，額定頻率50HZ，額定電流至1250A（最大），三相交流中心點不接地的供電系統進行控制、保護和監測；亦可直接用于高壓電機啟動。
1.2 特點：本裝置真空斷路器（主體）為小車式，方便使用和維護；隔離開關動靜觸頭為梅花式接插件，接觸更佳，大屏液晶顯示，菜單式面板操作，本裝置保護選用智能微電腦綜合保護器，配有網口和標準的485通訊接口等其它功能，不僅大大提高了本機的電氣性能，更可方便地與煤礦計算機網絡聯接，實現遠距離自動控制，裝置結構為快開門加機械閉鎖；可現場操作，性能穩定，工作安全可靠。

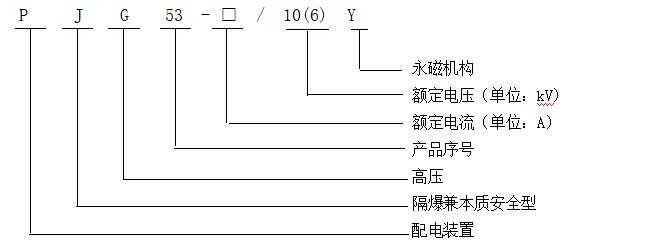

1.3 型號及定義1



1.4 防爆型式及標志
本裝置的防爆型式為：  礦用隔爆型；   防爆標志為：Exd（ib）ⅠMb
1.5 本產品執行標準
本產品執行標準為：  GB3836.1~4-2010、JB/T8739-2015和Q/320201DDX03-2021

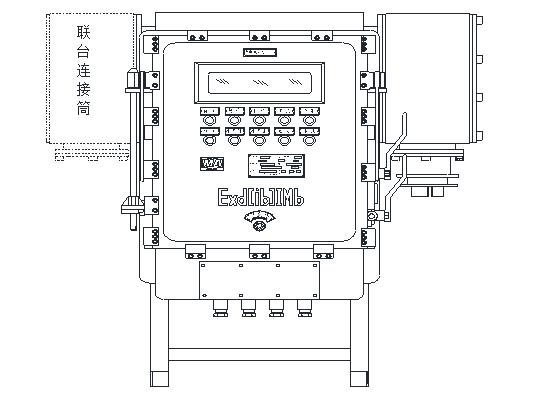

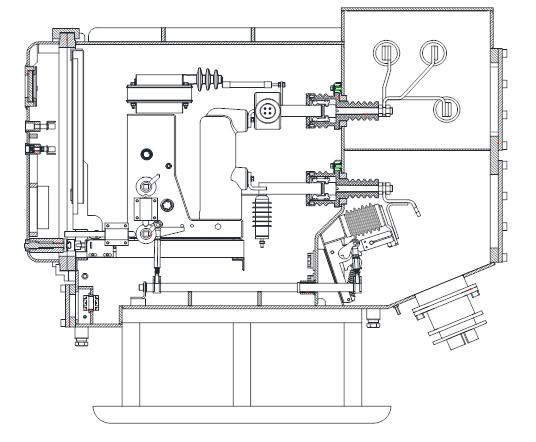

1.6 產品正視圖、側視圖，正視圖見附圖1,側視圖見附圖2。



主要元件技術參數：
4.1 真空斷路器技術參數
4.1.1 分閘時間≤0.065S，合閘時間≤0.075S，
4.1.2 平均分閘速度0.8-1.0m/s
4.1.3 平均合閘速度0.6-0.8m/s
4.1.4 觸頭開距11±1mm
4.1.5 觸頭超行程3±0.5mm
4.1.6 三相不同期時間≤2ms
4.1.7 合閘時觸頭彈跳時間≤2ms
4.1.8 回路電阻≤120uΩ
4.1.9 儲能時間≤10s
